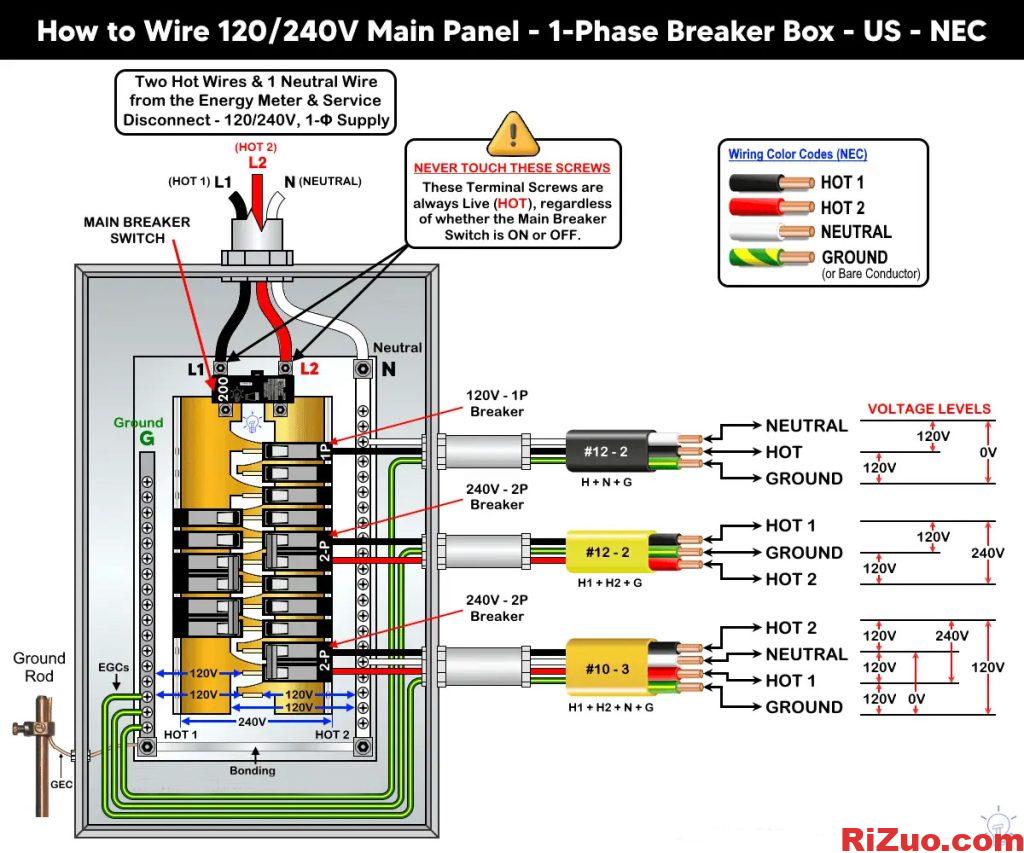

家庭内单相120V和240V配电及配电盘布线。
![图片[1]_湾区家庭用配电箱布线单相 三相系统图_日作设计](https://www.rizuo.com/wp-content/uploads/2026/07/20260715182239623-Main-Panel-Wiring-for-120V-and-240V-According-to-NEC-1024x853.jpg?v=1784164959)

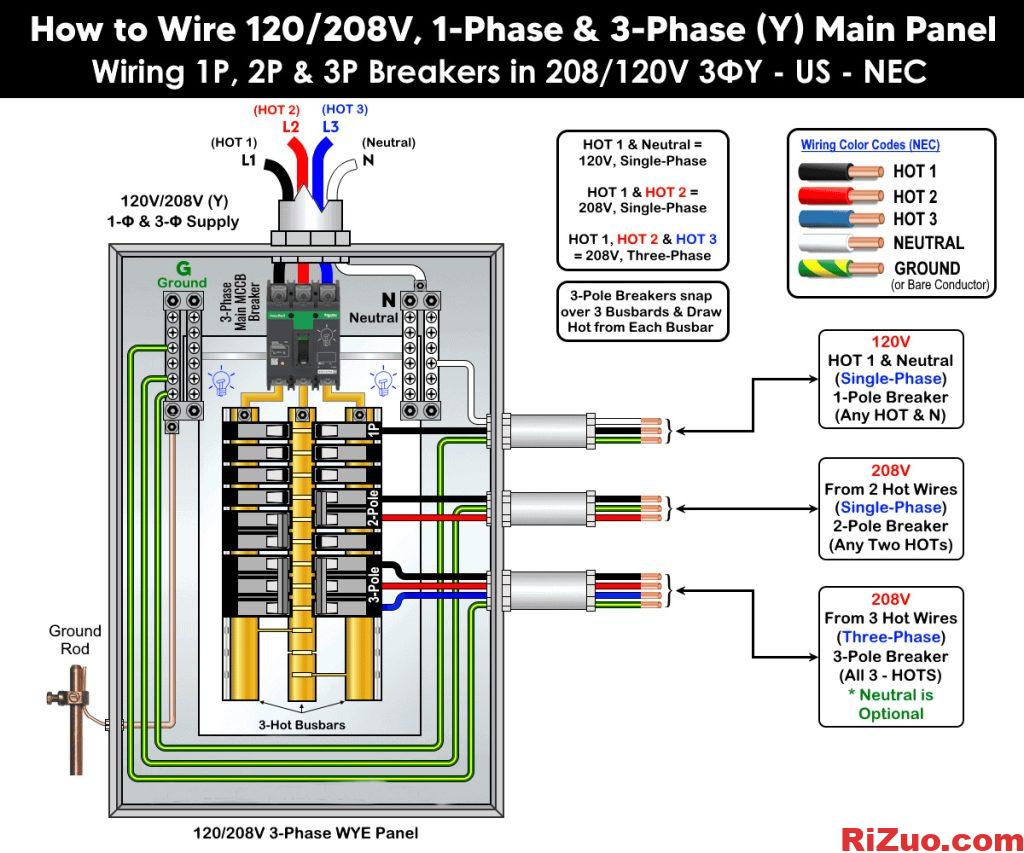

家庭内单相120V和208V配电及配电盘布线。
![图片[2]_湾区家庭用配电箱布线单相 三相系统图_日作设计](https://www.rizuo.com/wp-content/uploads/2026/07/20260715182309424-How-to-Wire-208V-120V-1-Phase-3-Phase-Main-Panel-Distribution-Board-Wiring1-1024x853.jpg?v=1784164989)

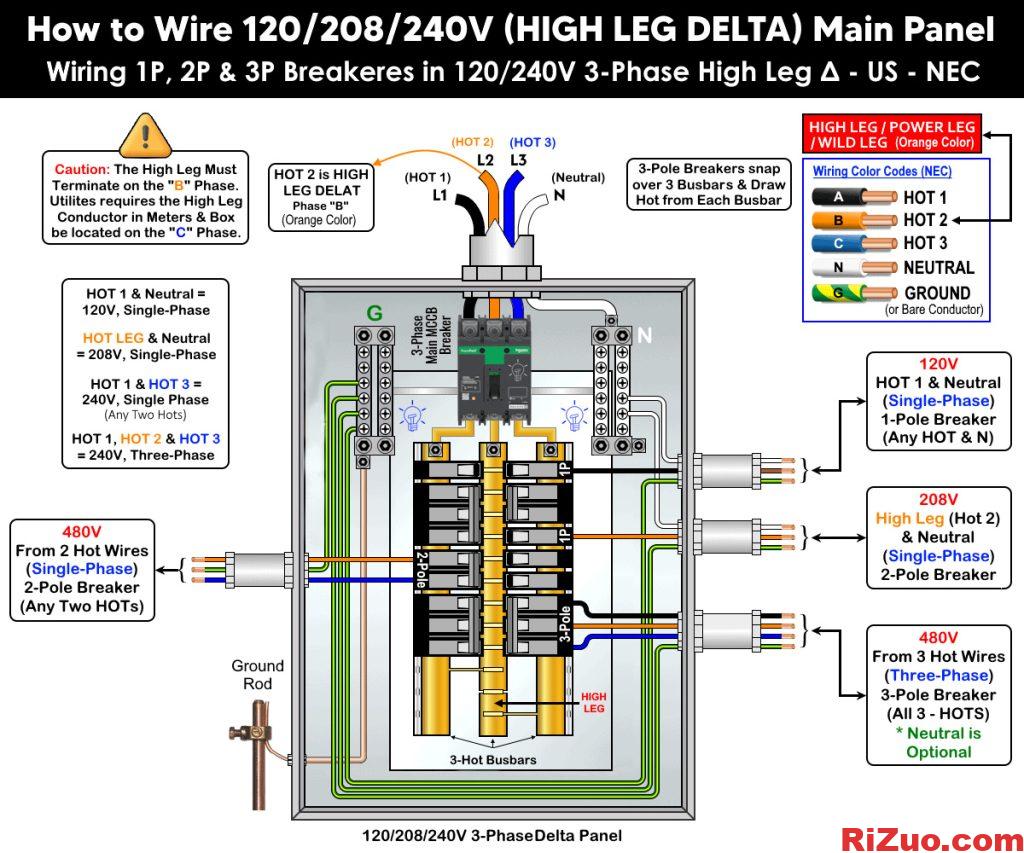

家庭内采用单相120V、208V和240V（高相三角）配电和配电面板布线。
![图片[3]_湾区家庭用配电箱布线单相 三相系统图_日作设计](https://www.rizuo.com/wp-content/uploads/2026/07/20260715182337888-Main-Panel-Wiring-for-High-Leg-Delta-120V-208V-and-240V-According-to-NEC3-1024x853.jpg?v=1784165017)

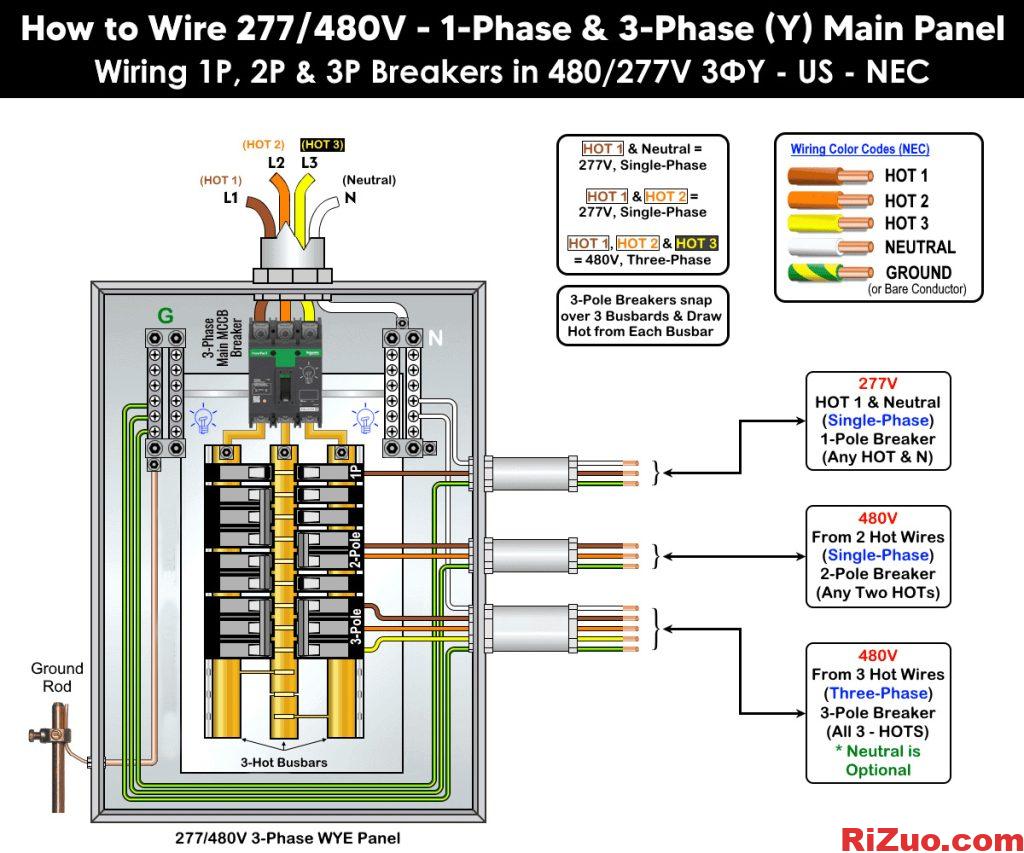

家庭内采用单相277伏和480伏配电及配电盘布线。
![图片[4]_湾区家庭用配电箱布线单相 三相系统图_日作设计](https://www.rizuo.com/wp-content/uploads/2026/07/20260715182416144-How-to-Wire-277V-480V-1-Phase-3-Phase-Commercial-Main-Service-Panel4-1024x853.jpg?v=1784165056)
