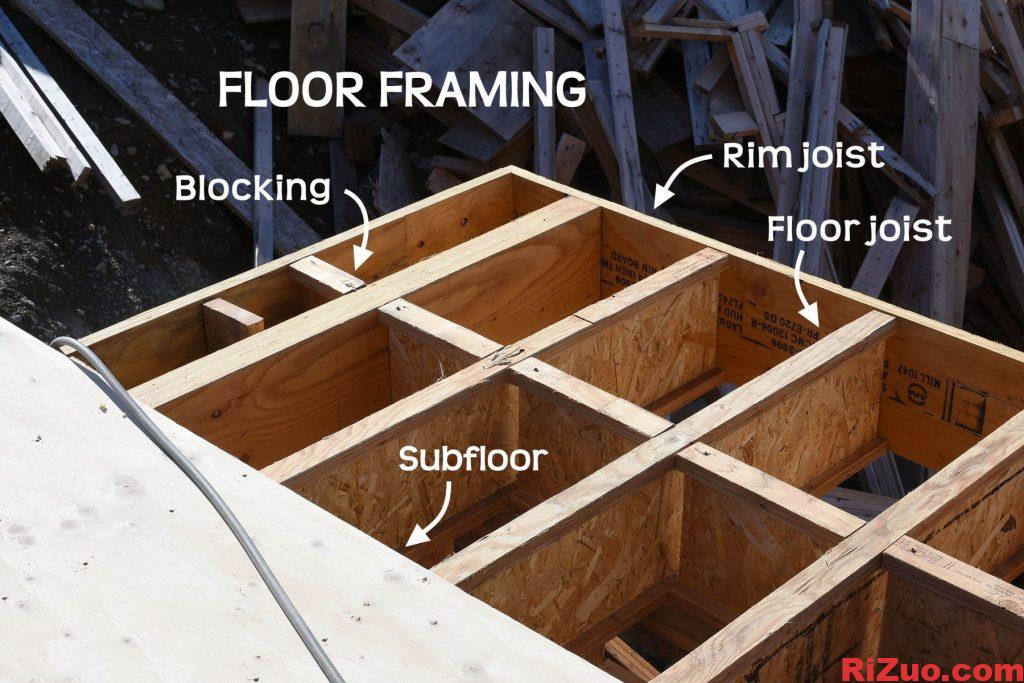

地板框架对于良好的结构设计至关重要。如果您要建造带有pier和梁基础的结构，则在添加墙壁、天花板或屋顶结构之前，必须确保第一层是方形且水平的。如果不是，您将遇到最后一个装饰板的框架问题。

墩梁基础的设计始于楼层平面图。隔墙、管道、暖通空调等设施的位置决定了楼层的结构要素。例如，如果隔墙需要与楼层托梁平行建造，则需要额外的结构来支撑荷载。

如何确定楼面托梁的尺寸和间距？

下图展示了两种用于构建相同尺寸（16 英尺 x 24 英尺）楼面的可选托梁布局。当然，框架材料的可用性和成本在设计阶段起着重要作用。幸运的是，楼面框架设计具有很大的灵活性。

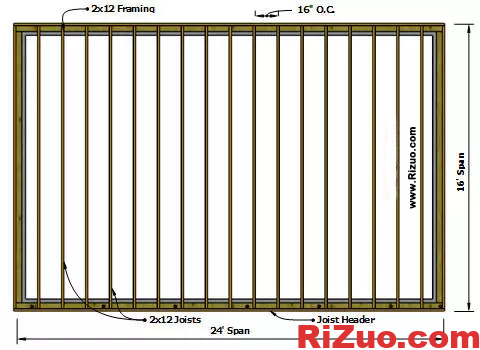

使用楼面托梁跨度表（其中活荷载 = 40 磅/平方英尺 – 南方松木）我们可以看到，为了实现 16 英尺的跨度，可以使用间距为 16 英寸的 2×12 南方松（2 级）托梁。当间距为 16 英寸时，这些楼面托梁的最大跨度为 16-6（16 英尺 + 6 英寸）。在下面的楼面框架平面图中，需要 19 根 16 英尺长的 2×12 托梁来承载荷载。

在搭建楼板或任何结构时，我倾向于将楼板托梁设计得略微宽一些，以减少挠度。虽然这符合建筑规范，但16英尺 长的2×12英寸 间距16英寸的托梁太接近最大允许跨度（16-6英寸​​）。托梁跨度表显示，我可以将2×12英寸的托梁间距设为12英寸，从而获得新的最大跨度19-1英寸。但这需要用到很多昂贵的2×12英寸托梁。

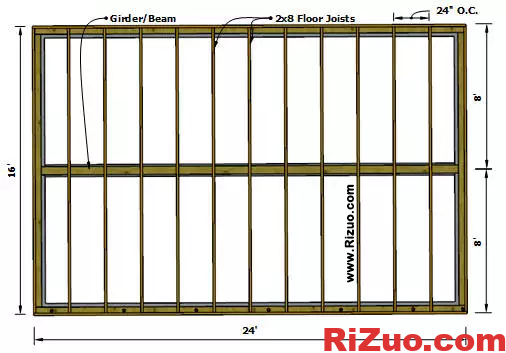

第二个托梁框架方案（如下图）展示了一根支撑良好的大梁或横梁，放置在16英尺跨度的中间，从而形成两个8英尺的托梁跨度。使用与上图相同的跨度表（活荷载 = 40 磅/平方英尺 – 南美松木），我们可以看到，对于所需的8英尺跨度，可以使用2×8英寸的托梁（楼板托梁间距为24英寸），最大跨度为9-8英寸，总共需要13根16英尺的2×8英寸托梁（可节省大量成本）。当然，如果您选择这种设计，则需要考虑大梁或横梁的成本。或者，您可以购买26根8英尺的托梁。有很多框架方案可供选择，您需要仔细研究每种方案的优缺点。

在搭建楼板框架时，我更喜欢第二个的托梁方案。2×12 的木材很重，尤其是 16 英尺长的，而且与 2×8 的木材相比，加工起来比较困难。尺寸较小的木材（本例中为 2×8 的木材）比尺寸较大的 2×12 的木材每英尺价格要便宜得多。更长的木材通常也更贵，而且很难找到。

调整楼板框架的方正

如果楼板框架不完全平整且方正，那么在整个施工过程中，这种差异都会困扰着施工人员。如果楼板不平整或方正，那么露台、墙壁、天花板或屋顶也会不平整或方正。

调整楼板框架方正的最常用方法是使用勾股定理 (A² + B² = C²) 或 C = sqrt(A² + B²)。

勾股定理的神奇之处在于它有一个易于记忆的 3-4-5 比例，可以用来计算任何事物的方正。简单来说，如果 A 边等于 3 英尺，B 边等于 4 英尺，那么 C 边（长边）就等于 5 英尺。

任何与 3-4-5 成比例的数字组合均可（3-4-5、6-8-10、12-16-20、30-40-50 等）。

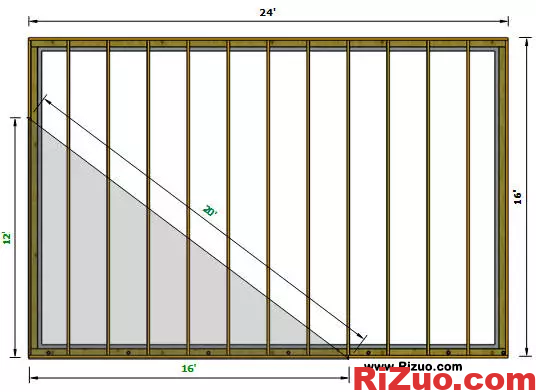

例如：在任何框架上，从 90° 角测量 12 英尺，并在框架外边缘做个标记。接下来，从同一 90° 角沿着相邻框架测量 16 英尺，并做个标记。两个铅笔标记之间的距离应正好是 20 英尺。如果不是，则框架不方正，需要进行调整。

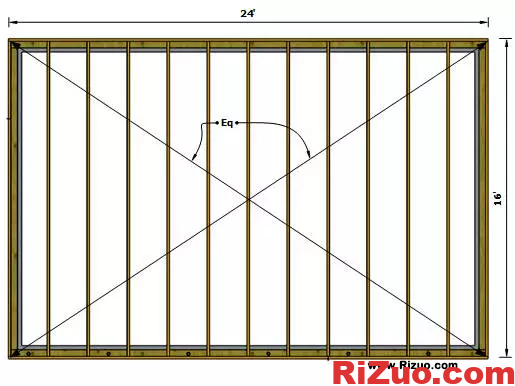

检查框架是否方正的另一种方法是交叉测量对角线。如果框架是正方形，则数字相等。

用于隔断、开口和悬挑的楼面托梁框架

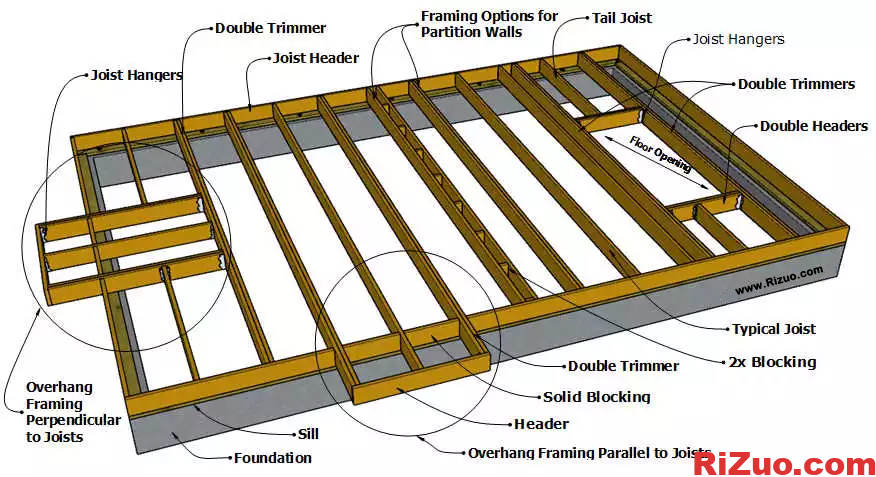

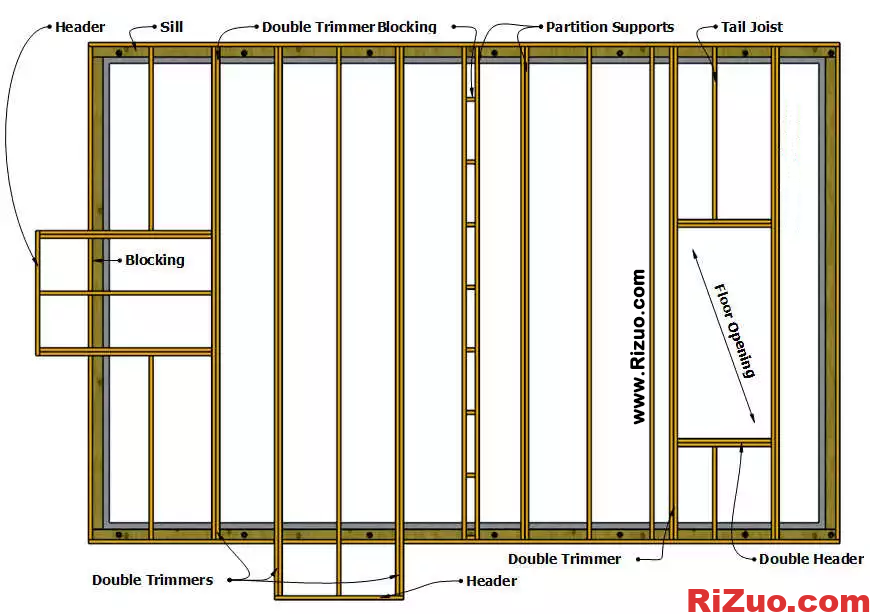

下方的楼面框架平面图展示了一些延伸到地基外部（例如飘窗）的示例。根据楼面托梁的方向，有两种框架方案可供选择。

楼面上的开口（例如楼梯间）也需要在开口两侧各铺设一层楼面托梁，并在两端安装横梁。

这些并非唯一需要双层框架的情况，但这些是最常见的。如有疑问，请添加额外的结构。

楼板托梁布局

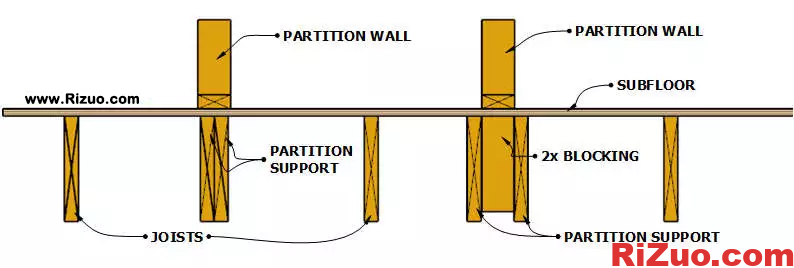

墙隔墙与托梁方向平行安装的框架方案有两种。第一种方案是将楼板托梁框架加倍，置于墙下。第二种方案是将两个垫片夹在两根楼板托梁之间，如果您计划将管道穿过楼板引入墙内，则效果最佳。

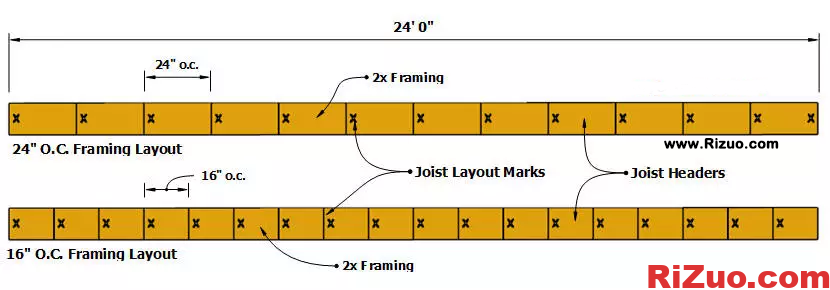

下图展示了典型的楼板托梁布局：一个托梁中心距为 16 英寸，另一个托梁中心距为 24 英寸。无论楼板托梁间距是多少，其流程都相同：使用卷尺测量托梁头（按所需间距），并在托梁连接线的一侧标记 X。

楼板托梁布局中应包含楼板开口或隔墙所需的额外结构框架，同时始终保持剩余托梁的计算间距。

我设计任何结构时，都喜欢使用能够最大限度利用材料尺寸的尺寸。这有助于最大限度地降低成本和浪费。本页描述的 16 英尺 x 24 英尺的平面图充分利用了 16 英尺托梁的几乎整个长度（如果您选择这种方式，则为 8 英尺），以及 4×8 胶合板板面的每一平方英寸。

一楼框架

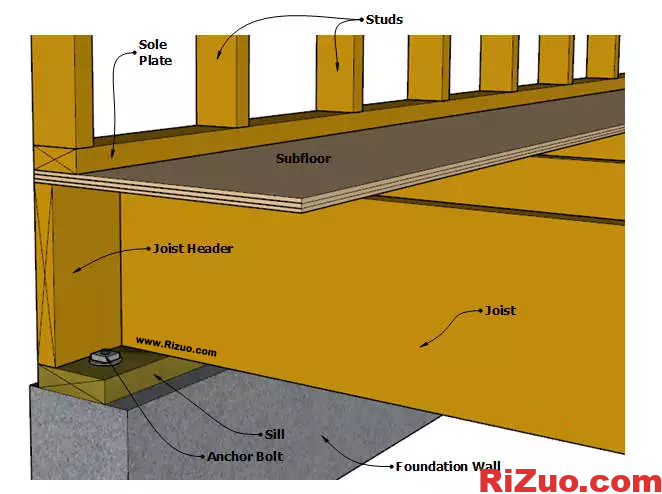

一楼框架（在本例中）与用螺栓固定在地基墙上的底板连接。

有关住宅地板结构的建筑规范信息，请参阅国际住宅规范的木地板框架部分。

二楼框架

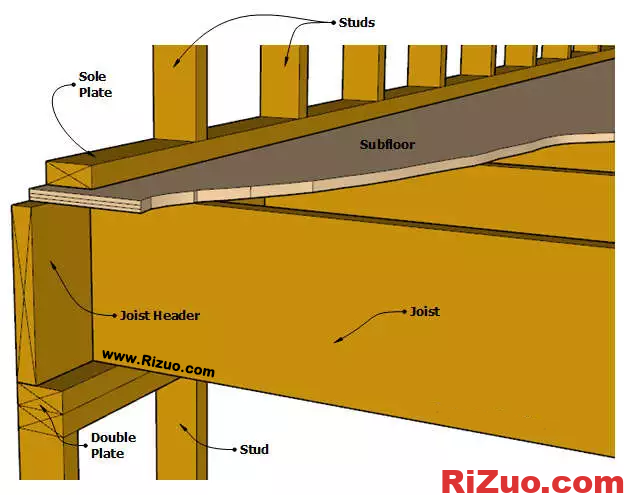

二楼框架与一楼墙壁顶部的双层板连接。
